Считыватели IAC-RD-01MF предназначены для построения систем контроля доступа открытого типа, которые обеспечивают возможность повторного использования бесконтактных карт. Благодаря этому возможно построение больших систем контроля доступа с низкими затратами на собственную эмиссию карт доступа.

Реализация в считывателе двух частотных диапазонов 125 КГц и 13,56 МГц открывает возможности для постепенной плановой модернизации старых систем контроля доступа с переходом на новый тип карт. Карты EM-Marin, не имеющие защиты от копирования, постепенно могут быть заменены картами MIFARE, в которых предусмотрены возможности защиты информации.

Подключение считывателя к контроллеру доступа осуществляется через соединитель BH‑10 (штыри со стенками), что позволяет применять для монтажа плоский кабель RC-10 с обжимными соединителями IDC-10. Применение обжимных соединителей упрощает пуско-наладочные работы, снижает вероятность ошибки при подключении.

Считыватель поддерживает несколько типов интерфейса с контроллером доступа. Для совместимости с большинством контроллеров от сторонних производителей считыватель поддерживает интерфейс Wiegand и Touch Memory. Однако оба интерфейса допускают только однонаправленную передачу данных, и управление режимами индикации на считывателе невозможно. Управление индикацией может быть реализовано через двунаправленный интерфейс RS-485 по протоколу системы TELE-PASS. Особенностью считывателей данной модели является то, что они всегда настроены на прием сообщений протокола TELE-PASS, даже если в качестве протокола выдачи кода карты выбран Wiegand или Touch Memory. Прием сообщений по RS-485 позволяет осуществлять конфигурирование считывателя, изменять его параметры перед вводом в эксплуатацию. Для этого применяется специальное программное обеспечение.

Считыватель поддерживает индикацию режимов работы, что позволяет использовать его вместо штатной индикации турникета или замка двери. Для индикации включенного режима считывания карт используется светящийся контур желтого цвета, который обозначает зону чтения карты. Если чтение карты приводит к разрешению прохода, то считыватель может зажечь одну из трех зеленых стрелок: влево, право или вверх. Точное направление стрелки конфигурируется пользователем в соответствии с расположением считывателя. Если проход в каком-либо направлении запрещен, считыватель может индицировать это состояние с помощью красного креста.

Считыватели изготавливаются в унифицированном корпусе, что позволяет использовать любой считыватель из линейки TELE-PASS без изменения способа крепления к стене или турникету.

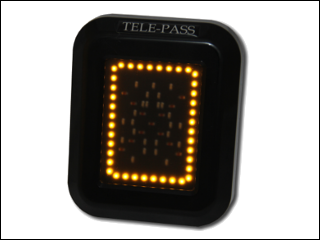

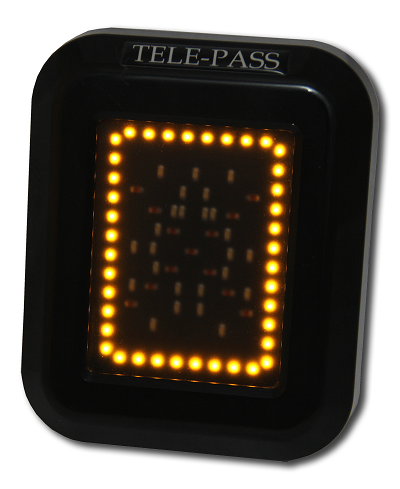

Считыватель IAC-RD-01MF предназначен для установки на турникеты и стены внутри помещений. Поддерживаются карты следующих стандартов:

1. EM-Marin – чтение ID
   • Рабочая частота 125 КГц
   • Виды модуляции: Manchester, bi-phase;
   • Скорости модуляции: 16, 32 и 64 периодов на бит;
   • Поддержка чипов EM4100 и совместимых;
   • Расстояние считывания до 10 см.
2. MIFARE (ISO14443A) – чтение ID
   • Рабочая частота 13,56МГц
   • Поддержка 4, 7 и 10 байтовых UID;
   • Расстояние считывания до 5 см;
3. ICODE (ISO15693) – чтение UID, чтение/запись данных
   • Рабочая частота 13,56МГц
   • Расстояние считывания до 14 см;

Считыватель поддерживает следующие виды интерфейсов сопряжения с контроллерами доступа:

• Wiegand-26, Wiegand-34, и др.;
• RS-485 (протокол TELE-PASS);
• RS-485 (бинарный вывод UID, ASCII вывод UID);
• Touch Memory.

Интерфейс сопряжения может быть сконфигурирован программно. Считыватель имеет светодиодную систему индикации:

• Рамка подсветки, сигнализирует о том, что считыватель включен и читает карты;
• Стрелки зеленого цвета: влево, вправо, вверх. Стрелки позволяют индицировать разрешенное направление прохода.
• Крест красного цвета. Для индикации запрета прохода.

Используйте следующую схему для построения артикула нужного исполнения:

to do...
