Корпус IAC-CASE-P01 предназначен для размещения приборов на плоских поверхностях: стене или столе.

Материал: поликарбонат

Вес корпуса: 60 грамм.

Габаритные размеры: 110х90х20 мм.

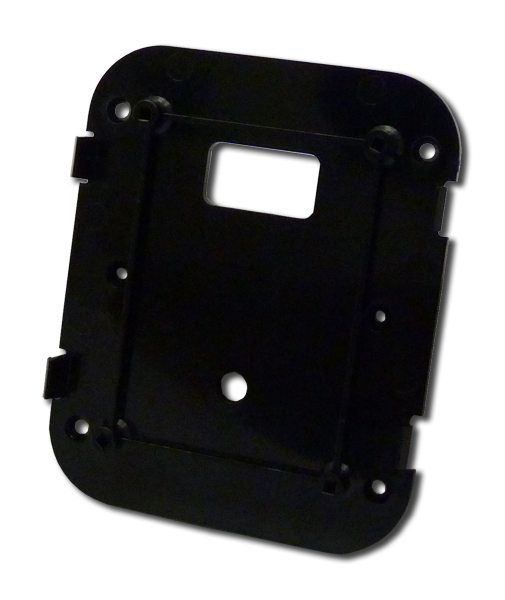

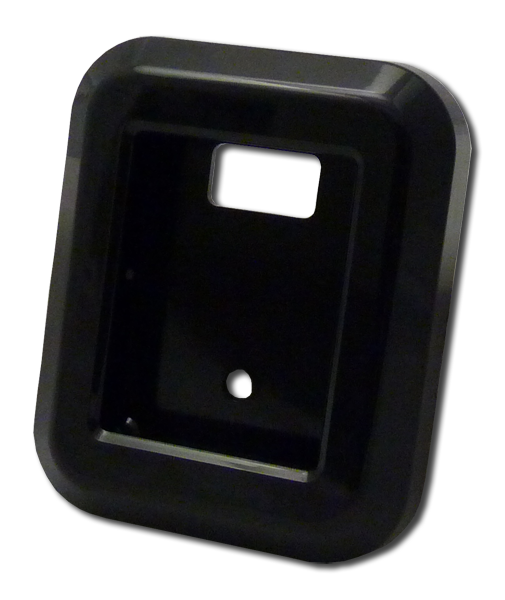

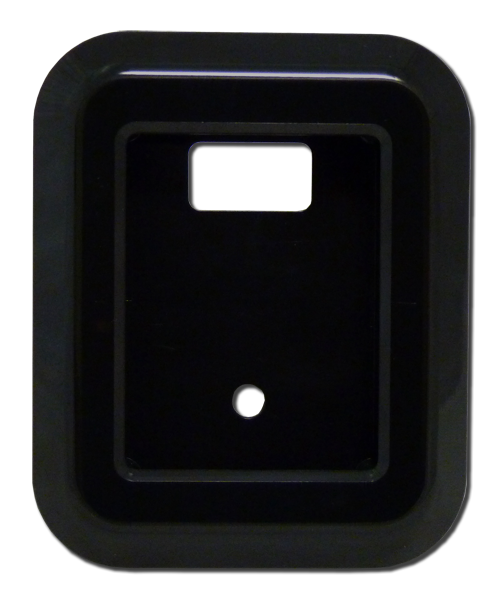

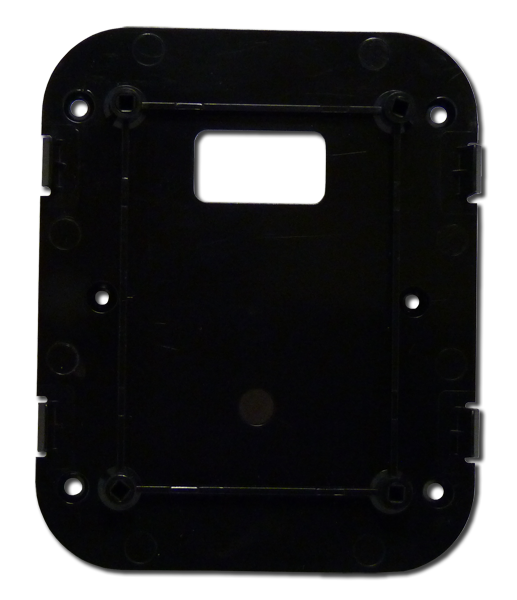

Корпус IAC-CASE-P01 состоит из основания и крышки, которая крепится к основанию на защелках. Основание корпуса крепится к стенке прибора с помощью четырех винтов M3. Основание может быть размещено на стене из гипрока с помощью стандартной монтажной коробки d65. Для этого в основании имеются два углубления под саморез крепления к монтажной коробке. Основание имеет 4 точки крепления печатной платы прибора. Максимальные габариты печатной платы, устанавливаемой на основание, составляют 70х90 мм. Максимальная высота компонентов между печатной платой и основанием составляет 7 мм. В основании имеется вырез для подключения прибора к внешним приборам. Размеры выреза – 14х26 мм. Имеется также дополнительная круглая выламываемая вставка диаметром 7 мм. Крышка имеет 6 крепления печатной платы прибора. Максимальные габариты печатной платы, устанавливаемой на крышке, составляют 73х87 мм. Крышка имеет вырез под индикатор размера 3,2”. Вырез совместим со следующими видами индикаторов:

• Ampire AM240320D5TOQW00H
• Ampire AM240320D5TOQW-T00H

Вырез в крышке может быть закрыт стеклом, либо другой вставкой из листового материала с отверстиями под кнопки, светодиоды и т.п.

Используйте следующую схему для построения артикула нужного исполнения:
