Интегрированный контроллер турникета IAC-02RF (далее просто контроллер) предназначен для оснащения турникета встроенной системой контроля доступа. Контроллер совмещает в одном устройстве несколько функций:

1. Контроллер доступа на основе бесконтактных карт (RFID). Контроллер доступа обеспечивает идентификацию пользователей, принимает решение о разрешении прохода и фиксирует время первичных событий.
2. Считыватели карт доступа формата: вход и выход. Считыватели обеспечивают взаимодействие с картами доступа – считывание данных с карт.
3. Контроллер привода турникета. Контроллер привода обеспечивает подачу управляющих воздействий на исполнительные элементы турникета (двигатели, электромагниты и т.п.) с целью разрешить или заблокировать проход, а также ввод первичных данных о факте прохода.

Сочетание этих трех функций в одном устройстве дает Вам значительные преимущества перед традиционной схемой, когда все три устройства являются отдельными узлами.

1. Значительно сокращается объем монтажных работ. Сами монтажные работы можно проводить в заводских условиях.
2. Существенно сокращается стоимость конечного изделия.
3. Появляется возможность для удаленной модернизации встроенного программного обеспечения.

Контроллер совместим с широким спектром серийных турникетов. Кроме встроенных считывателей он может быть сопряжен с внешними считывателями других форматов посредством интерфейсов RS-232: сканерами штрих-кода, сканерами отпечатков пальцев или дополнительных считывателей кода карты, опущенной в картоприемник. Конструктивно контроллер IAC-02RF выполнен в виде одной печатной платы, на которой смонтирована управляющая и силовая электроника, разъемы для подключения внешних устройств:

1. Антенны считывателей (разъемы X16, X17);
2. Внешний считыватели или сканер (разъем X18);
3. Внешний контроллер турникета (клеммы 7…14);
4. Проводной интерфейс RS-485 (клемма 15, 16).

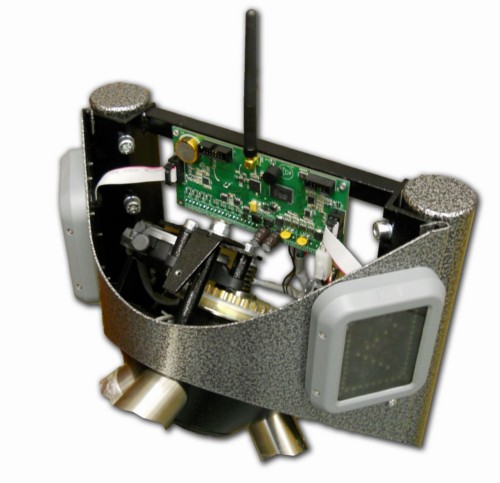

Считыватели бесконтактных карт доступа (RFID) располагаются на плате контроллера, а антенны к ним являются выносными элементами, располагаемыми на корпусе турникета. Антенна является пассивным устройством, стоимость которого низка. При поломке антенны из-за умышленных действий деструктивного характера затраты на восстановление работоспособности системы минимальны. Контроллер использует внешнее питание номиналом 12 вольт, из которого формируются все остальные необходимые питающие напряжения: +5В, +3.3В. На плате контроллера установлен также ионистор (C20), емкостью от 1 до 3 Ф, который обеспечивает накопление энергии для работы в спящем режиме. Спящий режим автоматически включается, когда входное напряжение оказывается ниже примерно 8 вольт. Управление контроллером осуществляется одним из двух способов:

1. По магистрали RS-485, на скорости 115200.
2. По радиоканалу, на скорости от 38400 до 115200.

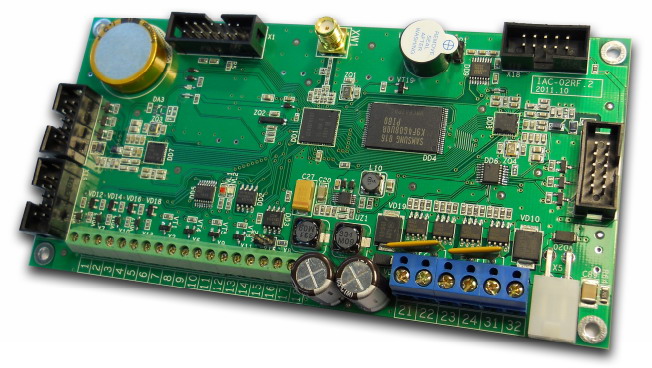

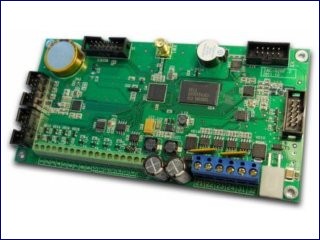

Рисунок 1. Внешний вид контроллера доступа IAC-02RF.

Используйте следующую схему для построения артикула нужного исполнения:
